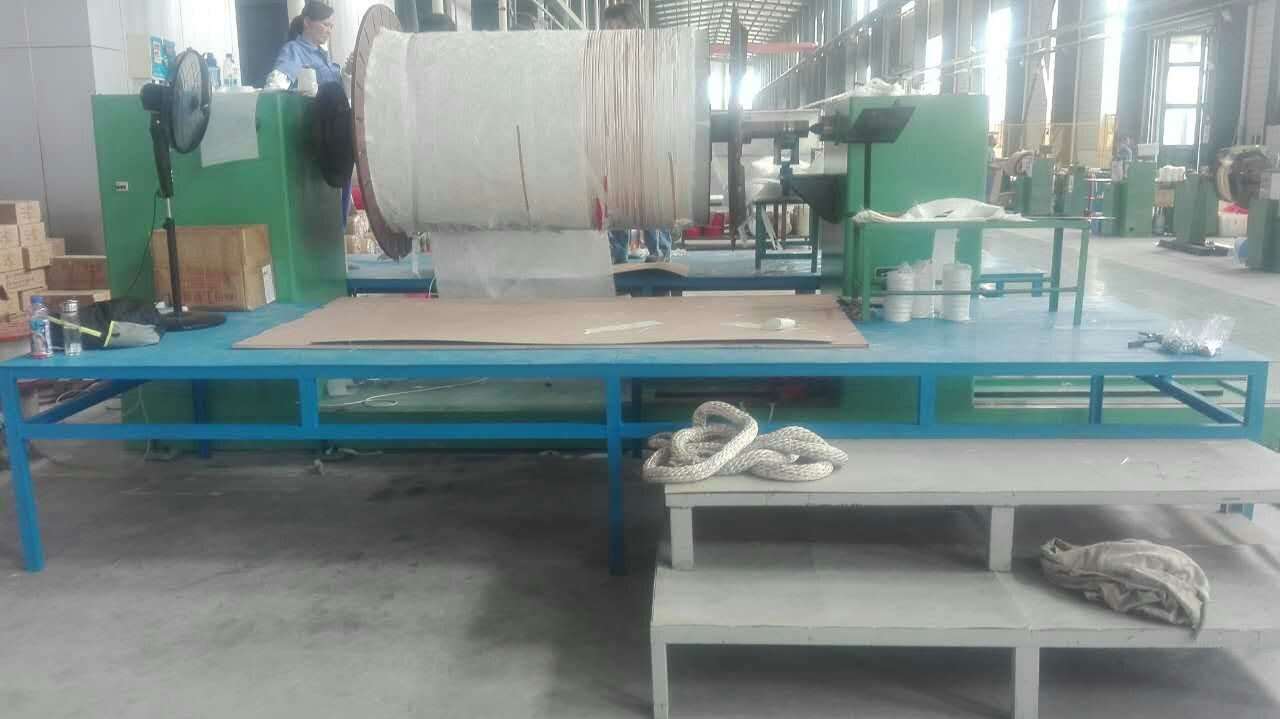

WR-05型 5T變頻調速臥式繞線機
一、用途：
該繞線機適用于大型變壓器高、低壓線圈的繞制，它由主機變速箱、主軸、可前后移動式尾座及重型承重托架裝置、整體底座及滑道、腳踏開關、電氣控制部份組成。
二、技術參數：
| 序號 | 內容 | 參數 |
| 1 | 最大承重 | 5噸 |
| 2 | 轉速 | 0-30轉/分鐘 |
| 3 | 調速形式 | 變頻無級調速 |
| 4 | 中心高 | 1400mm |
| 5 | 主軸與尾座間距 | 1100—3500 mm |
| 6 | 花盤直徑 | 550mm |
| 7 | 外形尺寸 | 6000*1000*2000mm |
| 8 | 匝數記錄 | 可逆六位數字顯示 斷電有記憶 |
| 9 | 制動 | 停機（斷電）自動制動 |
| 10 | 匝數精度 | 0.1 匝 |
| 11 | 軸流風扇 | φ150 |
1. 花盤
花盤為A3鋼加工而成,其上固定繞線模，起著傳遞扭矩的作用?；ūP正面有輻射狀的型槽，可固定傳遞扭矩的拔桿.
2. 主軸變速箱
主軸變速箱由箱體、變速傳動系統、電機等組成。主軸箱變頻無級調速使整個設備啟動過程平穩，制動準確可靠。電機扭矩經主軸箱減速放大，提供繞線扭矩。
3. 尾座
尾座裝有前后移動機構可在底座上前后滑動，頂尖主軸部位處裝有重型托料機構，可有效承重5T線圈重量并且在繞線過程中保證設備及繞線工的人身安全。
4. 電控系統
電控系統由電控柜、腳踏開關等組成，各元器件均采用國內外名優品牌。主軸的轉速由變頻器控制，操作人員在控制箱上設定好轉速后可用腳踏開關操作整個繞線過程。計數器可正反計數并具有斷電記憶和自動停車功能。
5、 主軸箱體、尾箱及底座均選用優質鋼材，采用CO2氣保焊焊接,焊接完成做時效處理后再精加工而成；焊接質量好，加工精度高，從而保證裝配后的整機性能穩定、可靠。
